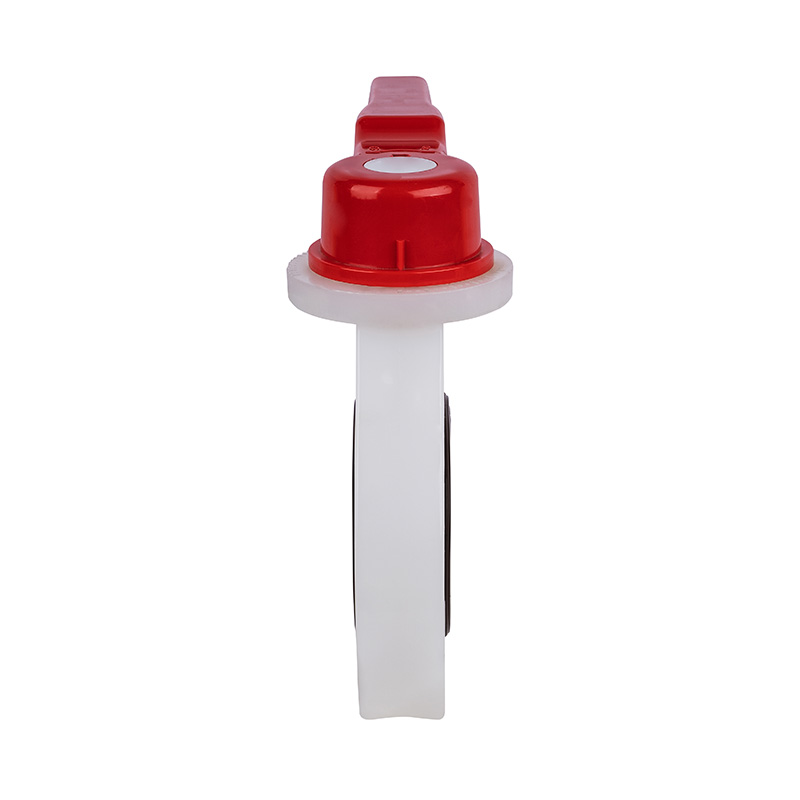

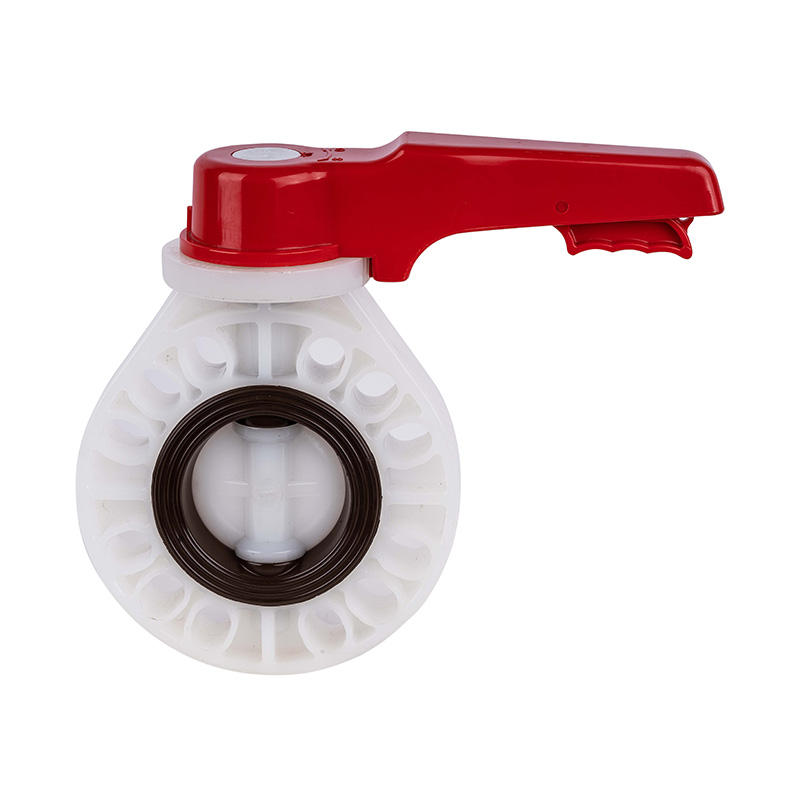

PVDF D71X-10F El Çarkı Tipi Kelebek Vana DN15-200 15A-200A JIS Standardı

PVDF Volanlı Kelebek Vana, Manuel, Merkezi Contalı, Yumuşak Contalı DN15-200, Endüstriyel ve Konutsal Plastik Kol Kollu Vana, JIS Standardı
Güç Kaynağı: Manuel
Bağlantı Türü: Gofret
Yapı: Merkezi Mühür
Sızdırmazlık Tipi: Zorla Mühür
Kök: Standart
Basınç Sınıfı: 1.0Mpa(10bar)
Çalışma Sıcaklığı: -40~150°C
Sızdırmazlık Yüzeyi Malzemesi: Yumuşak Conta
Uygulama: Endüstriyel Kullanım, Su Endüstrisinde Kullanım
Kök Malzemesi: Çelik, Paslanmaz Çelik
Marka: KXPV
Şartname: DN15-200
Menşei: Zhejiang, Ningbo

Ürün Yapısal Özellikleri
1. Valf kompakt ve hafiftir, sökülmesi ve bakımı kolaydır ve herhangi bir pozisyonda monte edilebilir.
2.Düşük çalışma torklu basit ve kompakt yapı, hızlı açılma için hızlı 90° dönüşe olanak tanır.
3. Mükemmel düzenleme performansına sahip doğrusal akış özellikleri
Uygulama Sıcaklığına Bağlı Liste

Malzeme Orta sıcaklık° Malzeme Orta sıcaklık°
PVC-C -20°C~ 95°C PVC-U -5°C~ 45°C
FRPP -20°C~ 120°C PPK -20°C~ 110°C
PVDF 40°C~ 150°C

Parça Malzeme Tablosu

Hayır.

İsim

Malzeme

1

Kolu kafa

Alaşım malzemesi

2

Altıgen somun

Çelik, Paslanmaz Çelik

3

Kolu

Alaşım malzemesi

4

Kök

Çelik, Paslanmaz Çelik

5

Bahar

Çelik

6

Konumlandırma plakasını ayarlayın

Alaşım malzemesi

7

Sabitle

Çelik

8

Yerleştirme çubuğu

Alaşım malzemesi

9

Vücut

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Sızdırmazlık lastiği

EPDM,FPM

11

Disk

FRPP,PVDF,PVC-C,PVC-U,PPH

Kulplu Kelebek Vana Grubu Detay Çizimi

Parça Malzeme Tablosu

HAYIR.

Parça Adı

Malzeme

Adet

1

Kolu

Alaşım malzemesi

1

2

Yerleştirme çubuğu

Alaşım malzemesi

1

3

Konumlandırma plakası

Alaşım malzemesi

1

4

Somun Kupası

FRPP

4

5

Vücut

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Disk

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Sızdırmazlık lastiği

EPDM, FPM

1

8

Kök

Çelik, Paslanmaz Çelik

1

9

Sabitle

Çelik

1

Boyut Listesi

DN (mm) D1 D2 D3 L n-ø
Büyük Britanya JIS ANSI Büyük Britanya JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
