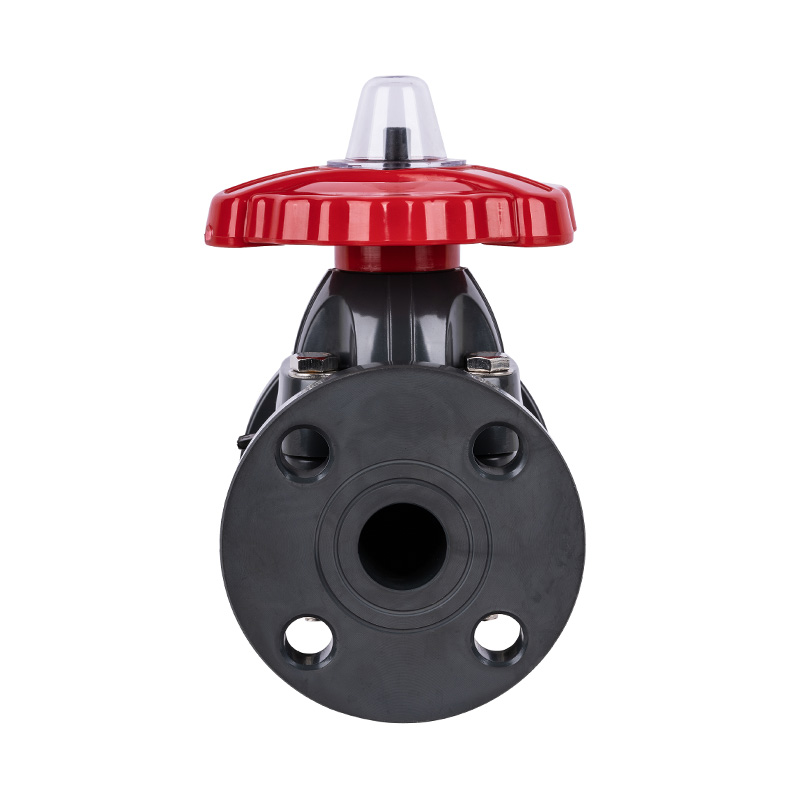

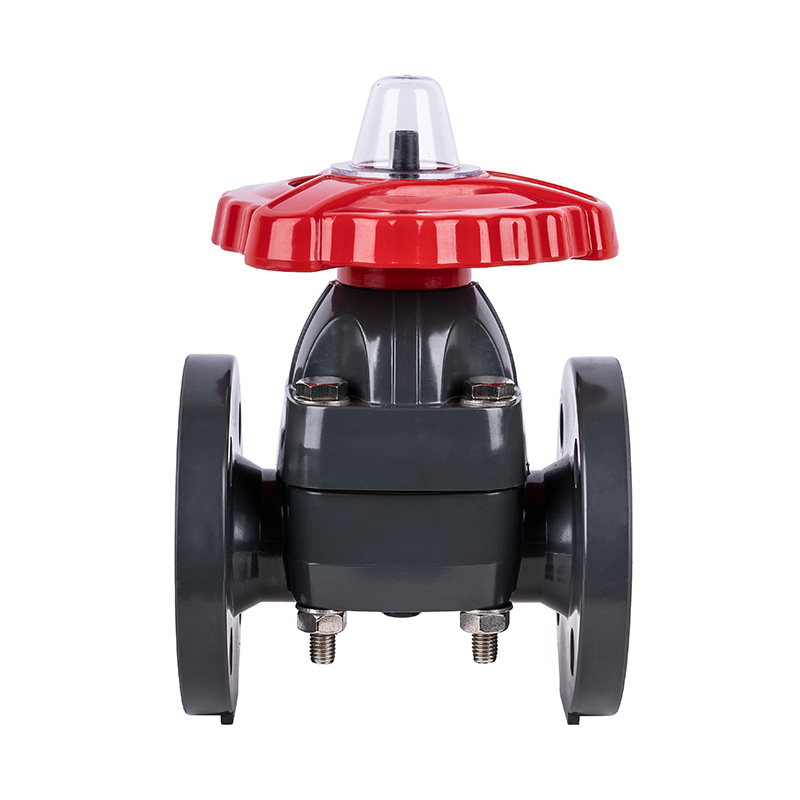

PVC-U G41F-10U Flanşlı Tip Diyaframlı Vana DN15–300 GB Standart

PVC-U G41F-10U Flanşlı Tip Diyaframlı Vana DN15–300 GB Standart

Sıcak satış fabrikası doğrudan DN15-DN300 yüksek sıcaklık, kimya tesisi için en son tasarlanmış PVC-U flanşlı plastik diyaframlı vana
Uygulama: Genel
Ortam Sıcaklığı: Yüksek Sıcaklık, Orta Sıcaklık
Güç: Manuel
Medya: Asit
Bağlantı Noktası Boyutları: DN15-DN300
Yapısal: Diyafram
Ürün Adı: PVC-U Diyaframlı Vana
Bağlantı: Flanş Uçları
Sertifika: ISO9001
Basınç Sınıfı: 1.0Mpa（10bar）
Vana Tipi: 1 Yollu
Conta: EPDM F46
Teslimat Süresi: 7 Gün
Adedi: 1 adet

sorgu
Önceki：PVC-U G41F-10U Tip A Flanşlı Diyaframlı Vana DN15–300 1/2"-12" ANSI Standardı
bir sonrakine：PVDF G41F-10F Flanş Tipi Diyaframlı Vana DN15-300 GB Standart
Ürün Yapısal Özellikleri
1. Conta diyaframı F46 veya PFA'dan yapılmıştır, kat sayısı ≥120000 kattır ve korozyon direnci F4'e eşdeğerdir.
2. Vidalı kaldırma yapısını benimseyen açma ve kapama kuvveti büyüktür ve stabilite iyidir.

Uygulama Sıcaklığına Bağlı Liste

Malzeme Orta sıcaklık° Malzeme Orta sıcaklık°
PVC-C -20°C~ 95°C PVC-U -5°C~ 45°C
FRPP -20°C~ 120°C PPK -20°C~ 110°C
PVDF 40°C~ 150°C

Diyafram Valf Grubu Detay Çizimi
Hayır. İsim Malzeme
1 Teminat limiti AS
2 damızlık Çelik, Paslanmaz Çelik
3 Tespit Somunu FRPP
4 Yıkayıcı FRPP
5 Tekerlek Alaşım malzemesi
6 Merdane Çelik, Paslanmaz Çelik
7 Çift başlı saplama ve Somun Çelik, Paslanmaz Çelik
8 Kaput FRPP,PVDF,PVCC,PVC-U,PPH
9 Boyunduruk Somunu Çelik, bakır Ht300 Çelik
10 Kök Çelik, Paslanmaz Çelik
11 Valf Plakası dökme demir、FRPP,PVDF,PVC-U,PVC-C,PPH、
Çelik, Paslanmaz Çelik、C.1.FRP
12 Flim EPDM,FPM
13 Diyafram F46.PFA.PTFE
14 Vücut FRPP,PVDF,PVCC,PVC-U,PPH
15 Merdane Çelik, Paslanmaz Çelik

Çalışma Basıncı ve Çalışma Sıcaklığı Listesi

Kalibre/MPa/°

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Boyut Listesi

DN(mm) D d L b n-Φ
Büyük Britanya JIS ANSI Büyük Britanya JIS ANSI Büyük Britanya JIS ANSI Büyük Britanya JIS ANSI Büyük Britanya JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
