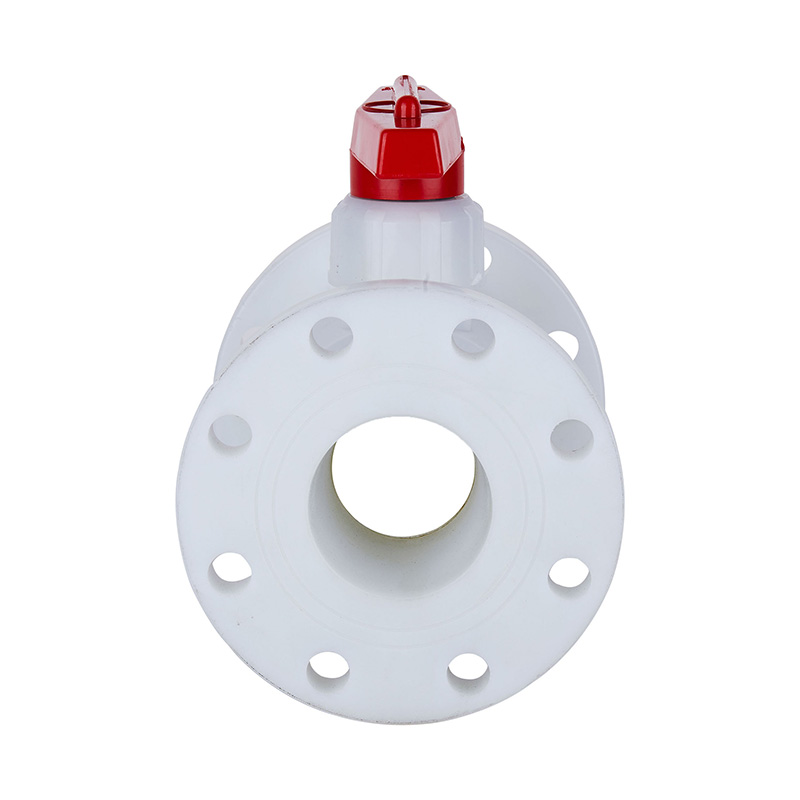

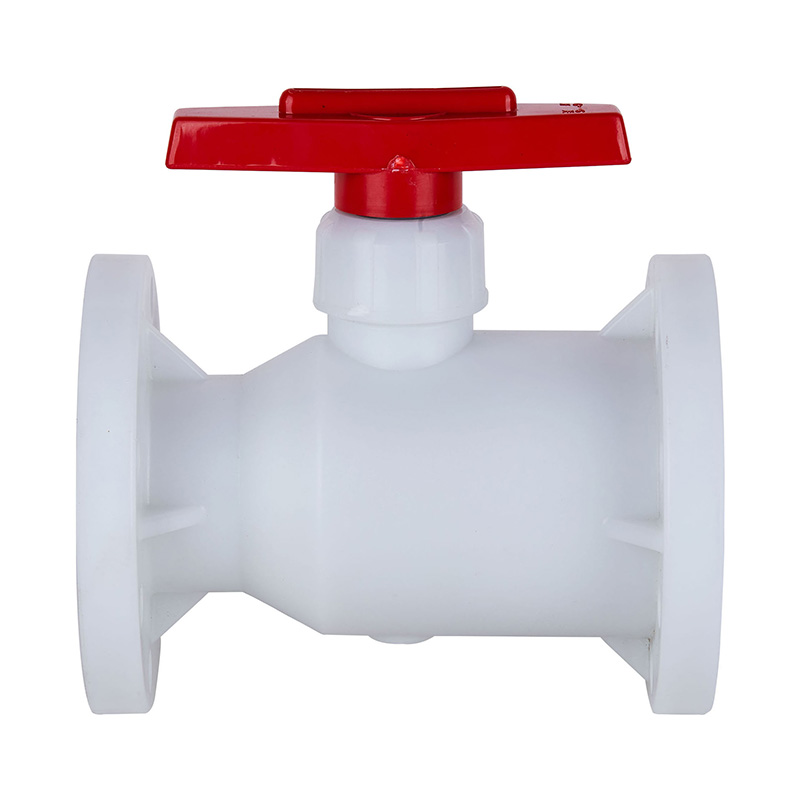

FRPP Q41F-10S Flanşlı Küresel Vana DN15-300 GB Standart

FRPP/Rpp Gövde Formu DN15-DN100 Küresel Vana Düz Tip Yüksek Sıcaklık Plastik Flanşlı Sabit Küresel Vana, Endüstriyel Su Kullanımı için
Model NO.: Q41F-10S
Malzeme: Plastik
Bağlantı Şekli: Flanş
Sürüş Modu: Manuel
Nominal Basınç: 10kg
Kanal: Düz Geçişli Tip
Yapı: Sabit Küresel Vana
Fonksiyon: Baypas Valfı
Sıcaklık: Yüksek Sıcaklık
Uygulama: Endüstriyel Kullanım, Su Endüstriyel Kullanımı
Şartname: DN15-DN100
Menşei: Ningbo, Zhejiang
GTİP Kodu: 8481804090

Basınç Sınıfı: 1.0Mpa(10bar)

Ürün Yapısal Özellikleri

1. Mühendislik plastik serisi küresel vana, tek bir enjeksiyon kalıplamada oluşturulan ve korozyona karşı güçlü bir dirence sahip olan FRPP, PVDF, PVC-C, PVC-U, PPK vb. korozyon direnci termoplastik plastiğini benimser.
2.Güvenilir conta, küçük açma ve kapama torku Açma ve kapama torku.
3.Küçük sıvı direnci, Hızlı bir şekilde açın/kapatın.
4. Basit yapı, güzel görünüm.

Uygulama Sıcaklığına Bağlı Liste

Malzeme Orta sıcaklık° Malzeme Orta sıcaklık°
PVC-C -20°C~ 95°C PVC-U -5°C~ 45°C
FRPP -20°C~ 120°C PPH -20°C~ 110°C
PVDF 40°C~ 150°C

Bedensel Formlu Küresel Vana Grubu Detay Çizimi

Parça Malzeme Tablosu

Hayır. İsim Malzeme
1 Kolu Alaşım malzemesi
2 Tespit Somunu FRPP、PVDF、PVC-U、PVC-C、PPH
3 Yerleştirme halkası FRPP、PVDF、PVC-U、PVC-C、PPH
4 Kök FRPP、PVDF、PVC-U、PVC-C、PPH
5 Kök seal PTFE
6 Mühürlü top PTFE
7 Mühür koltuğu FRPP、PVDF、PVC-U、PVC-C、PPH
8 Top FRPP、PVDF、PVC-U、PVC-C、PPH
9 Vücut FRPP、PVDF、PVC-U、PVC-C、PPH
Boyut Listesi

DN(mm) D d L b n-φ
Büyük Britanya JIS ANSI Büyük Britanya JIS ANSI Büyük Britanya JIS ANSI
15(1/2") 95 95 65 70 120 15 4-15 4-φ15
20(3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25(1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32(11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40(11/2") 145 140 125 110 105 98.4 168 20 4-p18 4φ19 4-φ16
50(2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65(21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80(3") 195 185 190 160 150 152.4 255 25 8-φ18,5 8-19 4-φ18
100(4") 229 210 229 180 175 190.5 280 25 8-Φ18.5X20 8-Φ19 8-Φ18.5X20
125(5") 254 250 254 210 210 215.9 350 30 8-Φ18.5X20 8-Φ23 8-φ22
150(6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200(8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250(10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300(12") 440 440 400 400 450 38 12-Φ23 16-Φ25
