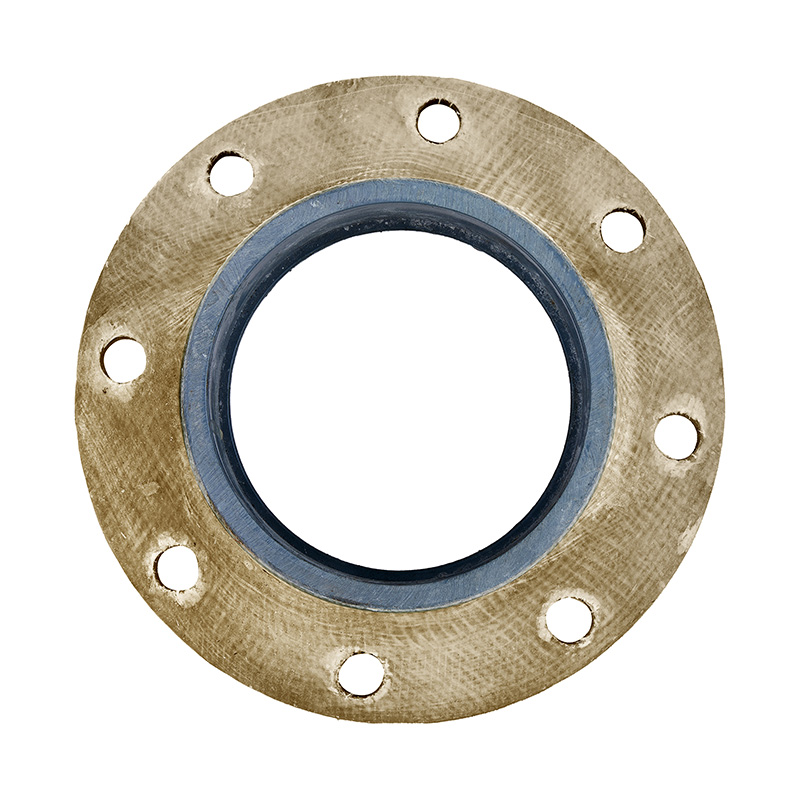

FRP/PVC-C, FRP/PVC-U Fiberglas Takviyeli Plastik Kaplamalı Flanş
FRP/PVC-C, FRP/PVC-U Fiberglas Takviyeli Plastik Kaplamalı Flanş
| Uygulama Sıcaklığına Bağlı Liste |
| Malzeme | Orta sıcaklık° | Malzeme | Orta sıcaklık° | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20°C~ 95°C | PVC-U | -5°C~ 45°C | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20°C~ 120°C | PPK | -20°C~ 110°C | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40°C~ 150°C | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ürün Yapısal Özellikleri |
1. Hafif ve Yüksek Mukavemetli
Nispi dağılımı 1,5 ila 2,0 arasındadır, karbon çeliğinin yalnızca 1/4 ila 1/5'i kadardır, ancak çekme dayanımı karbon çeliğine yaklaşır veya saatta onu aşar ve özgül dayanımı yüksek dereceli alaşımlı çeliğinkiyle karşılaştırılabilir.
2. Mükemmel Korozyon Direnci
FRP, sıcaklığa, suya, orta sıcaklıktaki asitlere, alkalilere, tuzlara ve çeşitli yağlara ve solventlere karşı mükemmel direnç sağlayan mükemmel bir oluşuma dayanıklı bir malzemedir.
3. Mükemmel Elektriksel Özellikler
FRP, yalıtkanlarda kullanılan mükemmel bir öğrenci malzemesidir. Yüksek frekanslarda bile iyi dielektrik özelliklere sasaiptir ve mükemmel mikrodalga geçirgenliğine sahiptir.
4. Mükemmel Termal Özellikler
FRP düşük ısı iletkenliğine sahiptir ve ısı iletkenliği 1,25-1,67 kJ/s olup, metalin yalnızca 1/100-1/1000'i kadardır, bu da onu mükemmel bir ısı kablolama malzemesi yapar.
5. Mükemmel Tasarlanabilirlik
Özel uygulama paketini karşılayacak çeşitli esnek esnek tasarım, mükemmel ürün bütünlüğünün sağlanması ve ürün performans bölümlerini karşılayacak malzeme seçiminin yapılmasına olanak sağlar.
6. Mükemmel Üretilebilirlik
Esnek kalıplama teknolojisi, ürün şekline, teknik sıcaklıklara, uygulama ve miktara göre seçilebilir. İşlemler, tek değişmeden kalıplanmaya izin verir ve mükemmel ekonomik faydalar sunar. Bu, özellikle karmaşık, zorlu ve düşük hacimli ürünler için avantajlıdır ve üstün işlenebilirliğini vurgular.

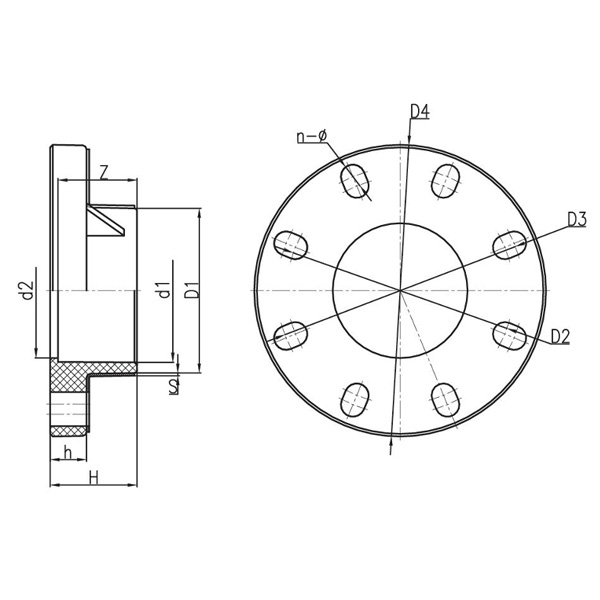

| Kompozit Flanş |
| DN | D1 | D2 | D3 | D4 | d1 | d2 | H | h | Z | S | n- Φ | ||||||||||||||||||||||||||||||||||||||||||||
| 0.6MPa | 1.0MPa | 1,6 MPa | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | 65 | 70 | 95 | 20 | 17 | 20 | 14 | 16 | 12 | 14 | 16 | 4-Φ15X20 | ||||||||||||||||||||||||||||||||||||||||||
| 20 | 36 | 70 | 75 | 105 | 25 | 22 | 23 | 16 | 19 | 12 | 14 | 16 | 4-Φ15X18 | ||||||||||||||||||||||||||||||||||||||||||
| 25 | 46 | 79 | 90 | 120 | 32 | 28 | 27 | 16 | 22 | 12 | 14 | 18 | 4-Φ16X22 | ||||||||||||||||||||||||||||||||||||||||||
| 32 | 53 | 89 | 100 | 140 | 40 | 36 | 31 | 17 | 26 | 12 | 16 | 18 | 4-Φ18X24 | ||||||||||||||||||||||||||||||||||||||||||
| 40 | 64 | 98 | 110 | 150 | 50 | 45 | 36 | 19 | 31 | 12 | 18 | 20 | 4-Φ18X25 | ||||||||||||||||||||||||||||||||||||||||||
| 50 | 77 | 120 | 125 | 165 | 63 | 58 | 43 | 21 | 38 | 15 | 18 | 20 | 4-Φ18X21 | ||||||||||||||||||||||||||||||||||||||||||
| 65 | 92 | 140 | 145 | 185 | 75 | 69 | 50 | 22 | 44 | 18 | 20 | 25 | 4-Φ18X21 | ||||||||||||||||||||||||||||||||||||||||||
| 80 | 108 | 150 | 160 | 200 | 90 | 84 | 57 | 25 | 51 | 18 | 20 | 25 | 8-Φ18X24 | ||||||||||||||||||||||||||||||||||||||||||
| 100 | 131 | 175 | 190.5 | 225 | 110 | 104 | 67 | 28 | 61 | 18 | 20 | 25 | 8-Φ18X26 | ||||||||||||||||||||||||||||||||||||||||||
| 125 | 160 | 210 | 216 | 250 | 140 | 134 | 82 | 30 | 76 | 18 | 25 | 30 | 8-Φ20X22 | ||||||||||||||||||||||||||||||||||||||||||
| 150 | 180 | 240 | 242 | 280 | 160 | 154 | 92 | 30 | 86 | 18 | 25 | 30 | 8-Φ23X24 | ||||||||||||||||||||||||||||||||||||||||||
| 200(PN10) | 253 | 290 | 295 | 338 | 225 | 219 | 125 | 35 | 119 | 20 | 30 | 35 | 8-Φ23X27 | ||||||||||||||||||||||||||||||||||||||||||
| 200(PN16) | 249 | — | 295 | 340 | 225 | 219 | 125 | 28 | 119 | 20 | 30 | 35 | 12-Φ23 | ||||||||||||||||||||||||||||||||||||||||||
| 250 | 310 | 350 | 362 | 406 | 280 | 254 | 153 | 30 | 146 | 25 | 35 | 40 | 12-Φ25X31 | ||||||||||||||||||||||||||||||||||||||||||
| 300 | 348 | 400 | 432 | 483 | 315 | 300 | 174 | 30 | 164 | 25 | 35 | 45 | 12-Φ25X41 | ||||||||||||||||||||||||||||||||||||||||||
| 350 | 393 | 460 | 470 | 520 | 355 | 348 | 197 | 35 | 184 | 30 | 40 | 50 | 16-Φ22X27 | ||||||||||||||||||||||||||||||||||||||||||
| 400 | 440 | 515 | 525 | 580 | 400 | 390 | 218 | 35 | 206 | 30 | 40 | 60 | 16-Φ26X31 | ||||||||||||||||||||||||||||||||||||||||||
| 450 | 494 | 561 | 589 | 640 | 450 | 430 | 243 | 40 | 231 | 35 | 45 | 65 | 20-Φ26X36 | ||||||||||||||||||||||||||||||||||||||||||
| 500 | 548 | 620 | 650 | 715 | 500 | 480 | 271 | 40 | 256 | 35 | 50 | 70 | 20-Φ26X41 | ||||||||||||||||||||||||||||||||||||||||||
| 600 | 692 | 725 | 780 | 840 | 630 | 571 | 506 | 42 | 321 | 40 | 55 | 75 | 20-Φ30X58 | ||||||||||||||||||||||||||||||||||||||||||
